Винт ISO 7380-1 с низкой полукруглой головкой и внутренним шестигранником — это крепёж, который сочетает аккуратный внешний вид с надёжностью соединения. Его особенность — низкий профиль головки, благодаря которому винт почти не выступает над поверхностью. Это важно, когда нужно избежать зацепов (в мебели, корпусах техники, спортивном оборудовании) или снизить аэродинамическое сопротивление (в велосипедах, мотоциклах, инженерных системах).
Внутренний шестигранник позволяет передавать высокий крутящий момент без срыва шлица и работать в местах с ограниченным доступом, куда не подлезет торцевой ключ для обычных болтов. Монтаж возможен с одной стороны детали, при этом соединение выглядит чисто и не имеет острых кромок.
Характеристики и размеры
- Стандарт: ISO 7380-1 (ГОСТ ISO 7380-1-2014).
- Материал: нержавеющая сталь А2 (А4 — под заказ).
- Диаметр: от М3 до М12.
- Длина: от 3 мм до 120 мм.
- Резьба: полная.
- Форма головки: полукруглая.
- Шлиц: внутренний шестигранник (HEX).
Преимущества
- Удобная затяжка в нишах, корпусах и профилях благодаря шестиграннику.
- Безопасность при монтаже декоративных панелей — головка не повреждает поверхность.
- Возможность эксплуатации во влажных и уличных условиях за счёт коррозионной стойкости нержавеющей стали.
- Минимальный риск зацепов за одежду, провода или руки.
- Аккуратный внешний вид крепления в видимых зонах.
Области применения
Нержавеющие винты ISO 7380-1 используют в машиностроении, приборостроении, строительстве, мебельном производстве, при монтаже вентиляции и инженерных систем, сборке спортивного и уличного оборудования. Особенно востребованы там, где важны внешний вид и безопасность: фасадные конструкции, рекламные щиты, корпусная мебель, вело- и мототехника, электрооборудование.

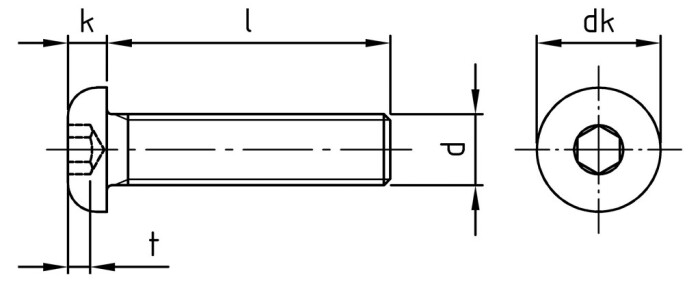

| k, мм | 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | 6,6 |
| dk, мм | 5,7 | 7,6 | 9,5 | 10,5 | 14 | 17,5 | 21 |
| t, мм | 1,04 | 1,3 | 1,56 | 2,08 | 2,6 | 3,12 | 4,16 |
| шаг резьбы | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 |
| l/d, мм | М3 | М4 | М5 | М6 | М8 | М10 | М12 |
| 3 | М3×3 | ||||||
| 4 | М3×4 | М4×4 | |||||
| 5 | М3×5 | М4×5 | М5×5 | ||||
| 6 | М3×6 | М4×6 | М5×6 | М6×6 | |||
| 8 | М3×8 | М4×8 | М5×8 | М6×8 | М8×8 | ||
| 10 | М3×10 | М4×10 | М5×10 | М6×10 | М8×10 | ||
| 12 | М3×12 | М4×12 | М5×12 | М6×12 | М8×12 | М10×12 | |
| 14 | М3×14 | М4×14 | М5×14 | М6×14 | М8×14 | М10×14 | |
| 16 | М3×16 | М4×16 | М5×16 | М6×16 | М8×16 | М10×16 | М12×16 |
| 18 | М3×18 | М4×18 | М5×18 | М6×18 | М8×18 | М10×18 | М12×18 |
| 20 | М3×20 | М4×20 | М5×20 | М6×20 | М8×20 | М10×20 | М12×20 |
| 22 | М3×22 | М4×22 | М5×22 | М6×22 | М8×22 | М10×22 | М12×22 |
| 25 | М3×25 | М4×25 | М5×25 | М6×25 | М8×25 | М10×25 | М12×25 |
| 30 | М3×30 | М4×30 | М5×30 | М6×30 | М8×30 | М10×30 | М12×30 |
| 35 | М3×35 | М4×35 | М5×35 | М6×35 | М8×35 | М10×35 | М12×35 |
| 40 | М3×40 | М4×40 | М5×40 | М6×40 | М8×40 | М10×40 | М12×40 |
| 45 | М3×45 | М4×45 | М5×45 | М6×45 | М8×45 | М10×45 | М12×45 |
| 50 | М3×50 | М4×50 | М5×50 | М6×50 | М8×50 | М10×50 | М12×50 |
| 55 | М4×55 | М5×55 | М6×55 | М8×55 | М10×55 | М12×55 | |
| 60 | М4×60 | М5×60 | М6×60 | М8×60 | М10×60 | М12×60 | |
| 65 | М5×65 | М6×65 | М8×65 | М10×65 | М12×65 | ||
| 70 | М5×70 | М6×70 | М8×70 | М10×70 | М12×70 | ||
| 75 | М5×75 | М6×75 | М8×75 | М10×75 | М12×75 | ||
| 80 | М5×80 | М6×80 | М8×80 | М10×80 | М12×80 | ||
| 90 | М6×90 | М8×90 | М10×90 | М12×90 | |||
| 100 | М6×100 | М8×100 | М10×100 | М12×100 | |||
| 110 | М8×110 | М10×110 | М12×110 | ||||
| 120 | М6×120 | М8×120 | М10×120 | М12×120 |
