Описание
DIN 660 — заклепка с полукруглой головкой под молоток. Используется для соединения элементов конструкций между собой в машиностроении, строительстве, приборостроении, аэрокосмической отрасли. Назначение заклепки – неразъемное соединение листовых материалов. Производится из нержавейки А2 и А4.

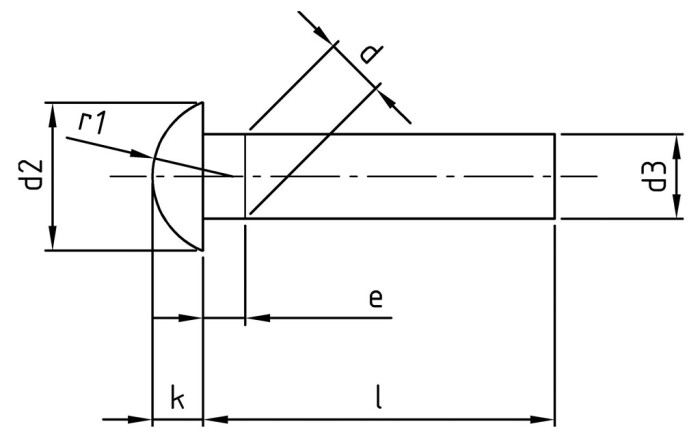

| d2 | 3,5 | 4,4 | 5,2 | 7 | 8,8 | 10,5 | Цена |
| d3 | 1,87 | 2,37 | 2,87 | 3,87 | 4,82 | 5,82 | |
| e | 1 | 1,25 | 1,5 | 2 | 2,5 | 3 | |
| k | 1,2 | 1,5 | 1,8 | 2,4 | 3 | 3,6 | |
| r1 | 1,9 | 2,4 | 2,8 | 3,8 | 4,6 | 5,7 | |
| d | 2 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | |
| l | Рекомендуемая толщина крепления | ||||||
| 6 | 3 | 2 | 1 | ||||
| 8 | 4,5 | 4 | 3 | 2 | |||
| 10 | 6 | 6 | 5,5 | 4,5 | 4 | 2,5 | |
| 12 | 7,5 | 7,5 | 6 | 5,5 | 4,5 | ||
| 14 | 9,5 | 9,5 | 7,5 | 7 | 6,5 | ||
| 16 | 11 | 11 | 9 | 9 | 8 | ||
| 18 | 12,5 | 13 | 11 | 11 | 9,5 | ||
| 20 | 14 | 14 | 13 | 12 | 11 | ||
| 22 | 16 | 16 | 15 | 14 | 13 | ||
| 25 | 18 | 18 | 17 | 17 | 16 | ||
| 28 | 20 | 19 | 18 | ||||
| 30 | 22 | 21 | 20 | ||||
| 35 | 26 | 25 | 24 | ||||
| 40 | 32 | 32 | |||||
| 45 | 35 | ||||||
| 50 | 38 | ||||||
