Стандарт DIN 7504 описывает самонарезающие винты по металлу со сверлящим наконечником. Главное свойство таких винтов — они одновременно сверлят отверстие и формируют резьбу без предварительного сверления.
Это упрощает монтаж и экономит время, особенно при работе с листовым металлом.
Форма головки
DIN 7504 использует три основные формы головки:
| Тип | Изображение | Особенности |
|---|---|---|

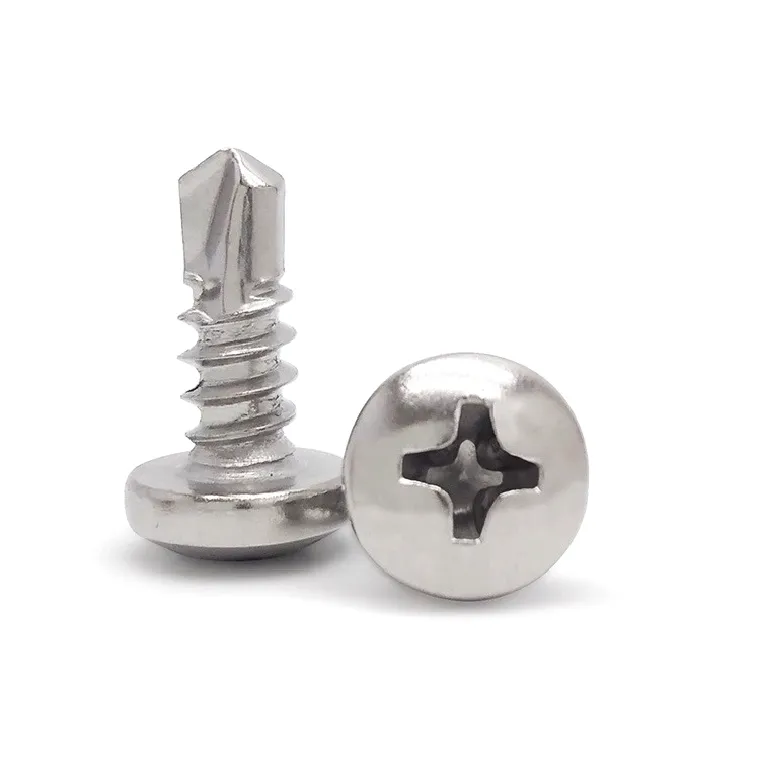

| M — полукруглая |  |
Головка остаётся выступающей после установки. Подходит для листовых конструкций и мест, где визуальный выступ не мешает. |

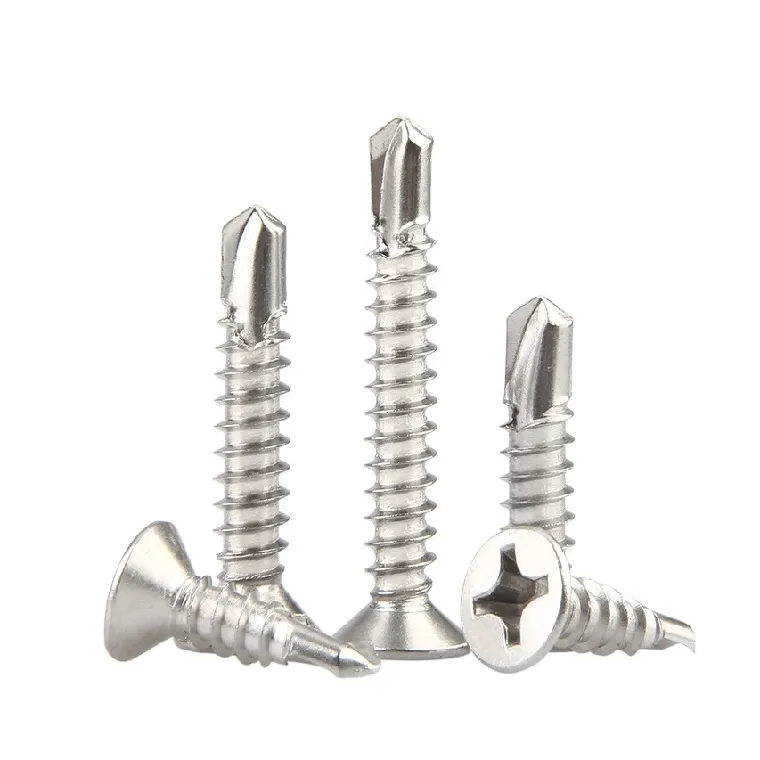

| O — потайная |  |
Головка утапливается в материал, создавая ровную поверхность. Требует подготовленного посадочного места (зенковка) для жёстких материалов. |

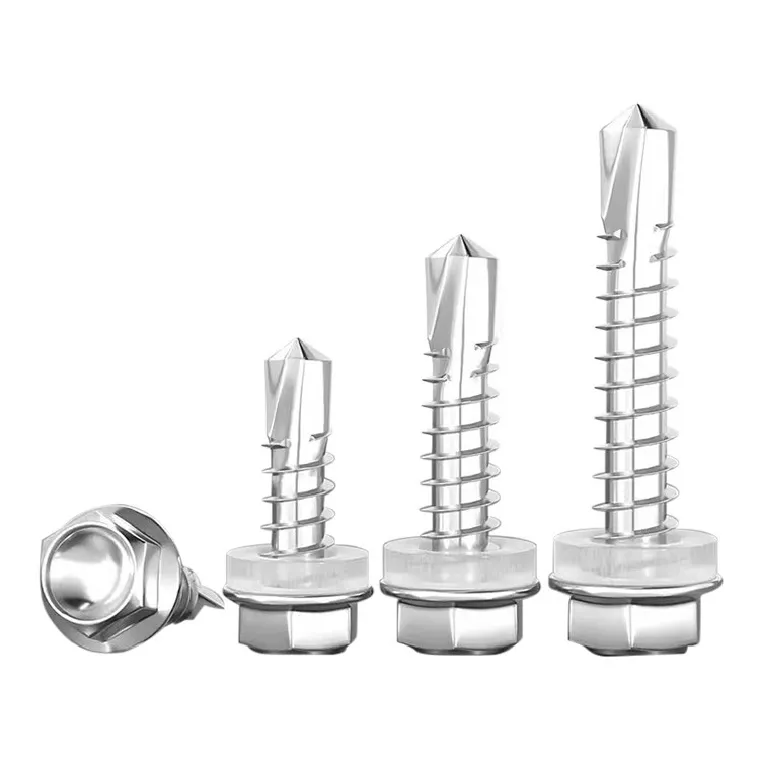

| K — шестигранная |  |
Устанавливается гаечным ключом или насадкой. Позволяет передавать большее усилие затяжки. Варианты с фланцем или пресс-шайбой увеличивают площадь прижима. |
Примечание: дополнительные элементы, такие как фланец или пресс-шайба, снижают риск деформации материала и увеличивают надежность соединения.
Тип шлица
| Тип | Изображение | Особенности |
|---|---|---|

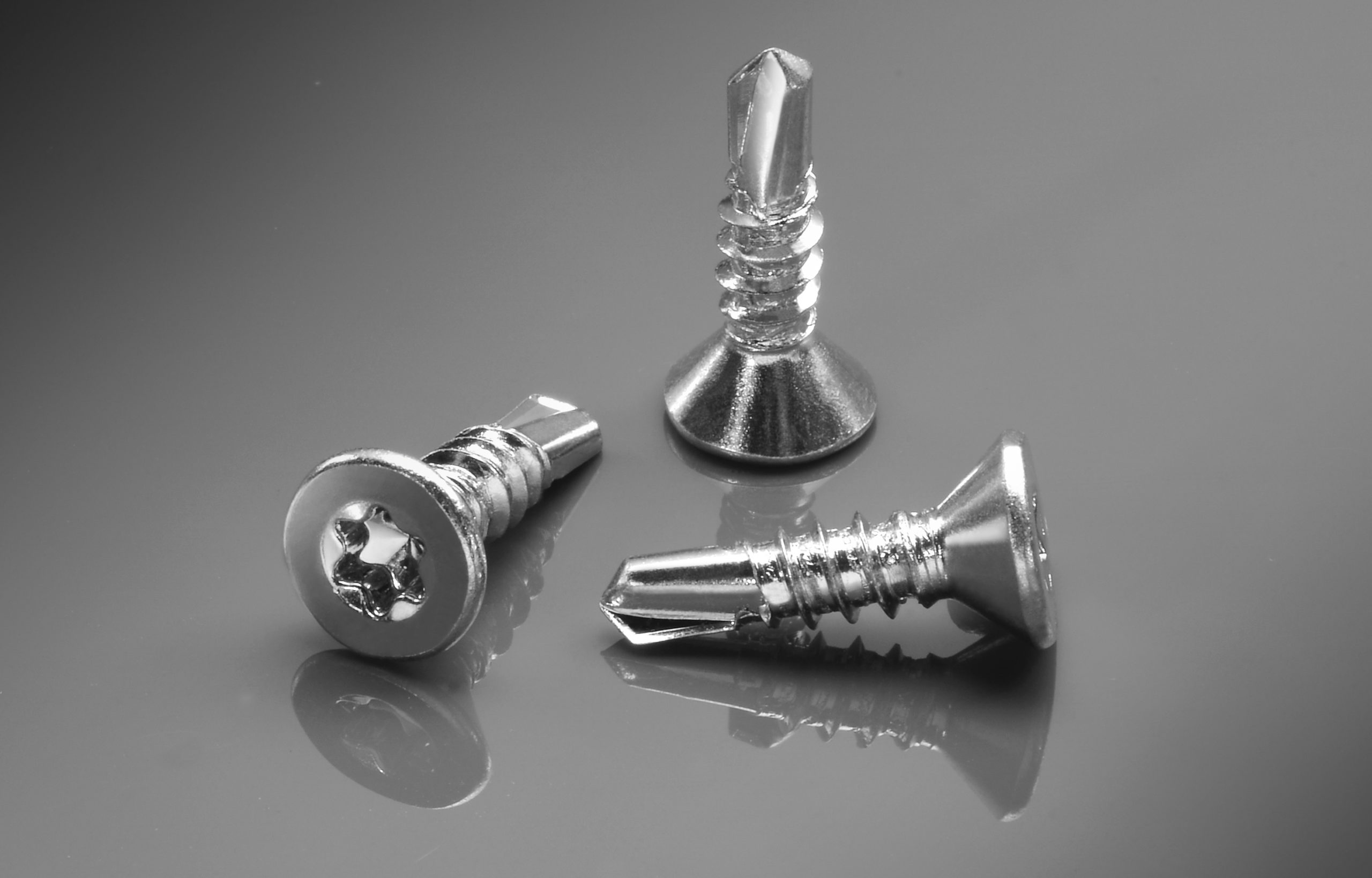

| TX (Torx) |  |
Стабильная передача крутящего момента, снижает риск срыва. |

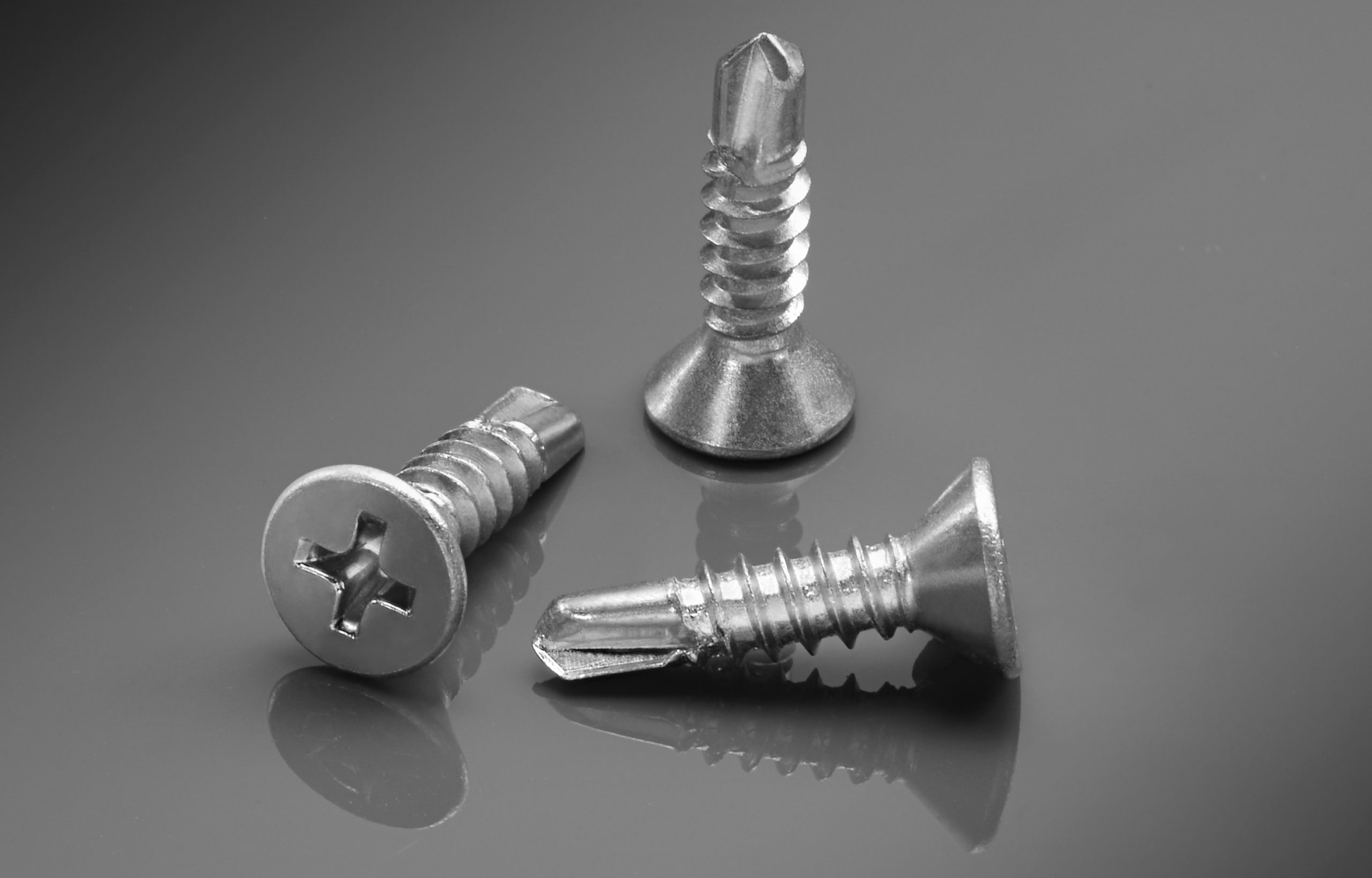

| PH (Phillips) |  |
Классический крестообразный шлиц, подходит для стандартного инструмента. |
Выбор шлица зависит от инструмента и требований к контролю усилия затяжки.
Когда какой тип головки выбирать
| Тип головки | Подходит для | Типичные случаи |
|---|---|---|
| M (полукруглая) | Когда не требуется утопленная головка | Листовые конструкции, временные крепления |
| O (потайная) | Когда важна ровная поверхность | Фасады, отделка, покраска, облицовка |
| K (шестигранная) | Когда нужен высокий крутящий момент | Металлоконструкции, кровля, монтаж с инструментом |
Ограничения DIN 7504
- Рассчитан на мягкий металл небольшой и средней толщины.
- Для толстого или особо твёрдого металла может потребоваться предварительное сверление.
- Потайная головка без подготовленного посадочного места не утопится в жёстком материале.
Типичные ошибки при выборе
- Потайная головка без зенковки — головка не утопится.
- Использование PH вместо TX при высоких нагрузках — риск срыва шлица.
- Игнорирование толщины материала — резьба не формируется полностью.
- Выбор K без фланца на тонком листе — возможная деформация материала.
Главное
- Тип винтов: самонарезающие со сверлящим наконечником, не требуют предварительного отверстия.
- Форма головки: M — выступающая, O — утопленная, K — шестигранная с возможным фланцем/пресс-шайбой.
- Тип шлица: TX (Torx) — стабильный крутящий момент, PH (Phillips) — стандартный инструмент.
- Ограничения: мягкий металл небольшой и средней толщины; для толстого или твёрдого металла может потребоваться сверление.
- Ошибки, которых стоит избегать: потайная без зенковки, PH вместо TX при нагрузках, игнорирование толщины, K без фланца на тонком листе.
