Размер «под ключ» (S) — это расстояние между двумя параллельными гранями головки болта или гайки. Именно по нему подбирают гаечный ключ, торцевую головку или накидной ключ.
Размер «под ключ» не равен диаметру резьбы. Например, для болта М8 используется ключ на 13 мм, а не на 8 мм.
Маркировка на инструменте указывает именно ширину его зева в миллиметрах (для метрического инструмента).
Таблицы размеров под ключ (быстрый переход):
Таблицы размеров болтов и гаек под ключ
В таблице приведены три варианта размеров «под ключ»:
- Основной S — стандартный размер по ГОСТ или DIN. Встречается в большинстве случаев (обычный крепёж, мебель, авторемонт).
- Уменьшенный S — головка меньшего размера. Используется для фланцевых болтов, в японских и европейских автомобилях, при ограниченном пространстве.
- Увеличенный S — головка большего размера. Применяется для высокопрочного крепежа (класс прочности 10.9 и выше), где нужен большой момент затяжки.
Размеры (S) соответствуют ГОСТ 7798-70 / DIN 931 (ISO 4014) / DIN 933 (ISO 4017).
Таблица 1.1 Метрические болты и гайки (М1 – М24)
Этот крепёж составляет около 95% всего используемого в быту, мебели, велосипедах и авторемонте.
(в скобках в таблице указаны современные ISO-значения, где размер головки уменьшен.)
| Диаметр резьбы, М | Размер под ключ | ||
|---|---|---|---|
| Основной S, мм | Уменьшенный S, мм | Увеличенный S, мм | |
| М1 | 3.2 | — | — |
| М1.2 | 3.2 | — | — |
| М1.4 | 3.2 | — | — |
| М1.6 | 3.2 | — | — |
| М2 | 4 | — | — |
| М2.5 | 5 | — | — |
| М3 | 5.5 | — | — |
| М4 | 7 | — | — |
| М5 | 8 | — | — |
| М6 | 10 | — | — |
| М8 | 13 | 12 | — |
| М10 | 17 (16) | 14 | — |
| М12 | 19 (18) | 17 | 21 (22) |
| М14 | 22 (21) | 19 | 24 |
| М16 | 24 | 22 | 27 |
| М18 | 27 | 24 | 30 |
| М20 | 30 | 27 | 32 (34) |
| М22 | 32 (34) | 30 | 36 |
| М24 | 36 | 32 | 41 |
Таблица 1.2 Крупный метрический крепёж (М27 – М110)
Применяется в тяжёлом машиностроении, строительстве мостов, фундаментов, спецтехнике.
| Диаметр резьбы, М | Размер под ключ | ||
|---|---|---|---|
| Основной S, мм | Уменьшенный S, мм | Увеличенный S, мм | |
| М27 | 41 | 36 | 46 |
| М30 | 46 | 41 | 50 |
| М33 | 50 | — | 55 |
| М36 | 55 | 50 | 60 |
| М39 | 60 | 55 | 65 |
| М42 | 65 | 60 | 70 |
| М48 | 75 | — | 85 |
| М52 | 80 | — | 90 |
| М56 | 85 | — | — |
| М64 | 95 | — | — |
Почему размеры «под ключ» отличаются для одного диаметра?
Разница связана с переходом от классических стандартов к современным международным:

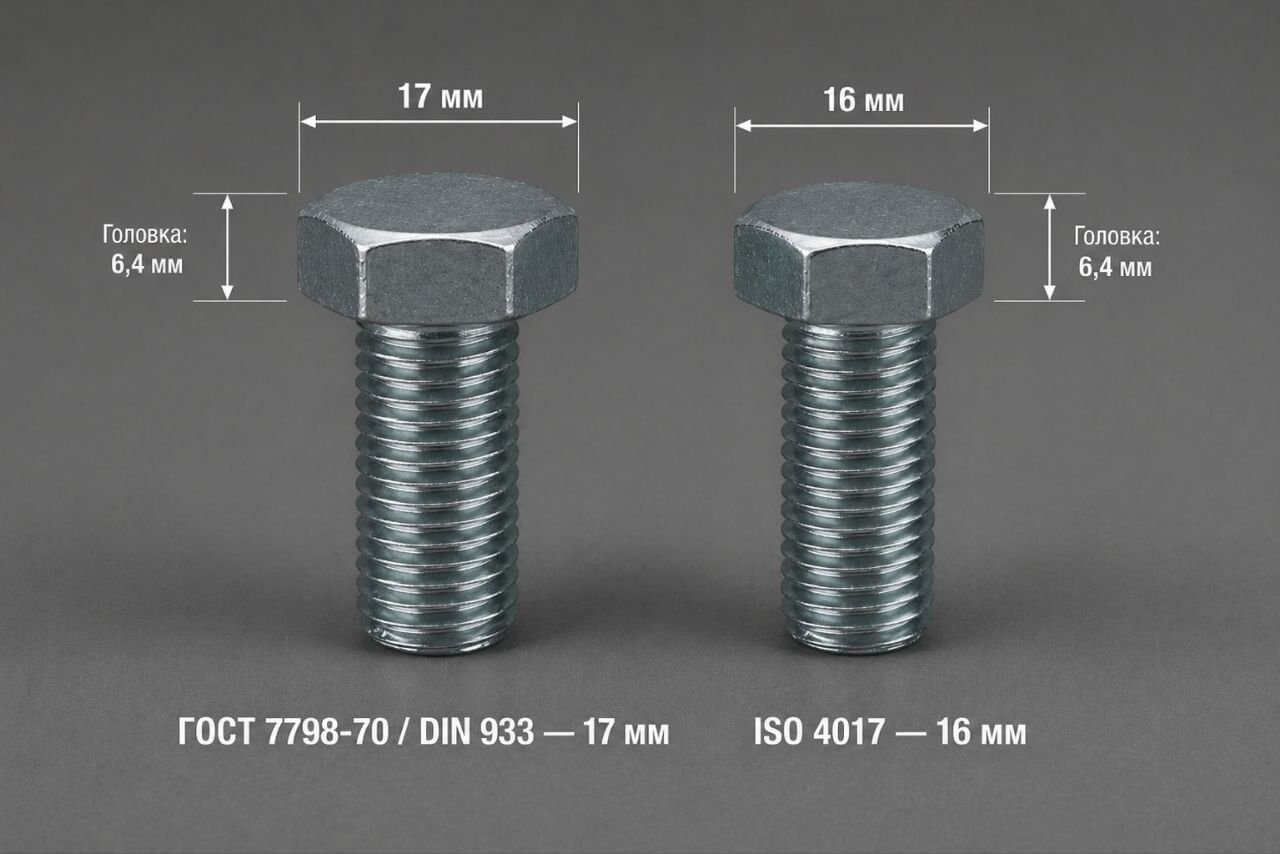

- ГОСТ 7798-70 / DIN 931 / DIN 933: классические массивные головки. Пример: М10 → ключ 17 мм.
- ISO 4014 / ISO 4017: современный стандарт, экономия металла. Пример: М10 → ключ 16 мм.
Переход на ISO позволил сократить расход металла в глобальных масштабах. На современной технике (особенно европейской и японской) всё чаще встречаются болты с уменьшенной головкой.
Примеры различий:
- М8: ГОСТ/DIN — 13 мм, ISO — 12 мм.
- М10: ГОСТ/DIN — 17 мм, ISO — 16 мм.
- М12: ГОСТ/DIN — 19 мм, ISO — 18 мм.
- М14: ГОСТ/DIN — 22 мм, ISO — 21 мм.
Таблица 3. Дюймовые болты и гайки (UNC / UNF)
В дюймовой системе размер ключа указывается в дюймах и также не равен диаметру резьбы. Размеры соответствуют стандартам ASME B18.2.1 (болты) и ASME B18.2.2 (гайки).
| Диаметр резьбы, дюйм | Размер под ключ, дюйм | Размер под ключ, мм (приблизительно) |
|---|---|---|
| 1/4 | 7/16 | 11,11 |
| 5/16 | 1/2 | 12,7 |
| 3/8 | 9/16 | 14,29 |
| 7/16 | 5/8 | 15,88 |
| 1/2 | 3/4 | 19,05 |
| 9/16 | 7/8 | 22,23 |
| 5/8 | 15/16 | 23,81 |
| 3/4 | 1-1/8 | 28,58 |
| 7/8 | 1-5/16 | 33,34 |
| 1 | 1-1/2 | 38,1 |
| 1-1/8 | 1-11/16 | 42,86 |
| 1-1/4 | 1-7/8 | 47,63 |
| 1-3/8 | 2-1/16 | 52,39 |
| 1-1/2 | 2-1/4 | 57,15 |
| 1-3/4 | 2-5/8 | 66,68 |
| 2 | 3 | 76,2 |
| 2-1/4 | 3-3/8 | 85,73 |
| 2-1/2 | 3-3/4 | 95,25 |
| 2-3/4 | 4-1/8 | 104,78 |
| 3 | 4-1/2 | 114,3 |
В дюймовой системе размер «под ключ» определяется только диаметром резьбы. Шаг резьбы (крупный UNC или мелкий UNF) на размер ключа не влияет.
Примеры:
Болт 1/2″ UNC (крупный шаг) → ключ на 3/4″ (19,05 мм)
Болт 1/2″ UNF (мелкий шаг) → ключ на тот же 3/4″ (19,05 мм)
Разный шаг — одинаковый ключ.
Таблица 4. Болты с внутренним шестигранником (под имбусовый ключ)
Для цилиндрических болтов (DIN 912 / ISO 4762) используется шестигранный (имбусовый) ключ. Здесь размер ключа всегда меньше диаметра резьбы.
| Резьба, М | Размер под ключ, мм |
|---|---|
| М4 | 3 |
| М5 | 4 |
| М6 | 5 |
| М8 | 6 |
| М10 | 8 |
| М12 | 10 |
| М14 | 12 |
| М16 | 14 |
| М18 | 14 |
| М20 | 17 |
| М22 | 17 |
| М24 | 19 |
| М27 | 19 |
| М30 | 22 |
| М33 | 24 |
| М36 | 27 |
Пограничные размеры (как не перепутать)
У разных диаметров резьбы размер «под ключ» может совпадать. Это самая частая причина ошибок.
| Размер ключа, мм | Какие это могут быть болты/гайки | Как не ошибиться |
|---|---|---|
| 21 | М12 увеличенный (усиленный) или М14 уменьшенный (ISO) | Посмотрите на маркировку болта (класс прочности) или примерьте другой ключ. Если гайка на 21, а ключ 22 болтается — с вероятностью 50% это М14. |
| 22 | М14 стандартный (ГОСТ) или М16 уменьшенный (ISO) | На М16 резьба толще визуально. |
| 17 | М10 стандартный или М12 уменьшенный | Взгляните на толщину болта: М12 заметно массивнее М10. |
| 19 | М12 стандартный или М14 уменьшенный | Аналогично — сравните диаметр резьбы. |
| 13 | М8 стандартный или М10 уменьшенный (ISO) | Болт М10 толще, чем М8. |
Простое правило: Никогда не подбирайте ключ «на глаз» по размеру головки, если не уверены в диаметре резьбы. Сначала определите резьбу (штангенциркулем или по маркировке), а потом уже смотрите по таблице, какой ключ нужен.
Что делать, если гайка нестандартная?
- Возьмите набор ключей и пробуйте их по очереди.
- Ключ должен сидеть плотно, без заметного люфта.
- Если ключ «ходит» туда-сюда — это не ваш размер.
- Если ключ налезает с трудом или заклинивает — тоже не ваш (скорее всего, дюймовый крепеж или поврежденные грани).
Как правильно подобрать ключ
- Определите систему измерения. Визуально метрический и дюймовый крепёж похожи. Если ключ «почти подходит», но болтается или не налезает — вероятно, перед вами дюймовый крепёж.
- Уточните диаметр резьбы. Если вы знаете, что болт М10, ищите ключ 16 или 17 мм (в зависимости от стандарта).
- Учитывайте стандарт ISO. На современной технике вместо привычного ключа на 13 может потребоваться 12, а вместо 17 — 16.
- Как понять, что ключ подходит: он должен сидеть на гранях без видимого зазора и не болтаться. Микроскопический люфт (0,1–0,3 мм) — это норма, он есть даже у профессионального инструмента. Но если ключ можно покачать из стороны в сторону — это не ваш размер или изношенный ключ.
Частые ошибки (чего делать не стоит)
- Метрический ключ на дюймовом болте: даже при близких размерах инструмент не обеспечивает плотного контакта. Результат — сорванные грани. Например, болт 9/16″ требует ключ на 14,29 мм. Метрический ключ на 14 мм либо вовсе не налезет (на точном инструменте), либо налезет с усилием и заклинит — в любом случае грани будут повреждены при попытке затяжки. А ключ на 15 мм свободно наденется, но будет люфтить и тоже сорвет грани.
- Подбор ключа «по резьбе»: размер «под ключ» не равен диаметру резьбы. Например, для М8 нужен ключ на 13 мм, а не на 8 мм.
- Игнорирование уменьшенных головок (ISO): использование стандартного ключа 17 мм на болте М10 с головкой под 16 мм приведёт к люфту и повреждению граней.
- Использование изношенного инструмента: стёртые грани ключа увеличивают зазор — риск срыва болта или гайки возрастает многократно.
Короткая шпаргалка
Самые частые размеры
- М4 → 7 мм
- М5 → 8 мм
- М6 → 10 мм
- М8 → 13 мм
- М10 → 17 мм (или 16 мм по ISO)
- М12 → 19 мм (или 18 мм по ISO)
- М14 → 22 мм
- М16 → 24 мм
Правильный подбор инструмента по размеру «под ключ» — это не только вопрос скорости и удобства, но и вашей безопасности.
