ISO 7380-2 из нержавеющей стали

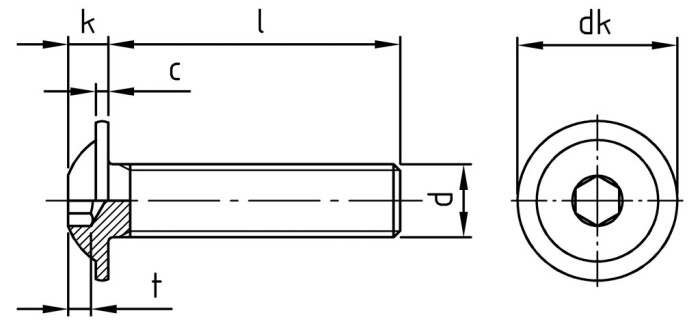

Винты с полукруглой головкой с фланцем (буртиком) используются в том случае, когда необходимо увеличить силу скрепления и распределить нагрузку в точке монтажа по большей площади соединения. Метиз состоит из полукруглой головки с глубоким шестигранным шлицом (имбусом) и профилированным краем. Эта головка имеет монолитное соединение с цилиндрическим стержнем с непрерывной метрической резьбой. Винт ISO 7380-2 может использоваться с плоскими, пружинными, зубчатыми шайбами и вкручиваться в резьбовое соединение или закрепляться посредством гайки.
| k, мм | 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | 6,6 | Цена |
| dk, мм | 6,9 | 9,4 | 11,8 | 13,6 | 17,8 | 21,9 | 24 | |
| t, мм | 1,04 | 1,3 | 1,58 | 2,08 | 2,6 | 3,12 | 4,16 | |
| с, мм | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 2 | 2,4 | |
| шаг резьбы | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | |
| l/d, мм | М3 | М4 | М5 | М6 | М8 | М10 | М12 | |
| 3 | М3×3 | |||||||
| 4 | М3×4 | М4×4 | ||||||
| 5 | М3×5 | М4×5 | М5×5 | |||||
| 6 | М3×6 | М4×6 | М5×6 | М6×6 | ||||
| 8 | М3×8 | М4×8 | М5×8 | М6×8 | М8×8 | |||
| 10 | М3×10 | М4×10 | М5×10 | М6×10 | М8×10 | |||
| 12 | М3×12 | М4×12 | М5×12 | М6×12 | М8×12 | М10×12 | ||
| 14 | М3×14 | М4×14 | М5×14 | М6×14 | М8×14 | М10×14 | ||
| 16 | М3×16 | М4×16 | М5×16 | М6×16 | М8×16 | М10×16 | М12×16 | |
| 18 | М3×18 | М4×18 | М5×18 | М6×18 | М8×18 | М10×18 | М12×18 | |
| 20 | М3×20 | М4×20 | М5×20 | М6×20 | М8×20 | М10×20 | М12×20 | |
| 22 | М3×22 | М4×22 | М5×22 | М6×22 | М8×22 | М10×22 | М12×22 | |
| 25 | М3×25 | М4×25 | М5×25 | М6×25 | М8×25 | М10×25 | М12×25 | |
| 30 | М3×30 | М4×30 | М5×30 | М6×30 | М8×30 | М10×30 | М12×30 | |
| 35 | М3×35 | М4×35 | М5×35 | М6×35 | М8×35 | М10×35 | М12×35 | |
| 40 | М3×40 | М4×40 | М5×40 | М6×40 | М8×40 | М10×40 | М12×40 | |
| 45 | М3×45 | М4×45 | М5×45 | М6×45 | М8×45 | М10×45 | М12×45 | |
| 50 | М3×50 | М4×50 | М5×50 | М6×50 | М8×50 | М10×50 | М12×50 | |
| 55 | М4×55 | М5×55 | М6×55 | М8×55 | М10×55 | М12×55 | ||
| 60 | М4×60 | М5×60 | М6×60 | М8×60 | М10×60 | М12×60 | ||
| 65 | М5×65 | М6×65 | М8×65 | М10×65 | М12×65 | |||
| 70 | М5×70 | М6×70 | М8×70 | М10×70 | М12×70 | |||
| 75 | М5×75 | М6×75 | М8×75 | М10×75 | М12×75 | |||
| 80 | М5×80 | М6×80 | М8×80 | М10×80 | М12×80 | |||
| 90 | М6×90 | М8×90 | М10×90 | М12×90 | ||||
| 100 | М6×100 | М8×100 | М10×100 | М12×100 | ||||
| 110 | М8×110 | М10×110 | М12×110 | |||||
| 120 | М6×120 | М8×120 | М10×120 | М12×120 |
